Schalter für Backofenfunktionen smeg 811730204 B&S 4073/14 in Herd
Passt dieses Ersatzteil zu meinem Gerät?
Details

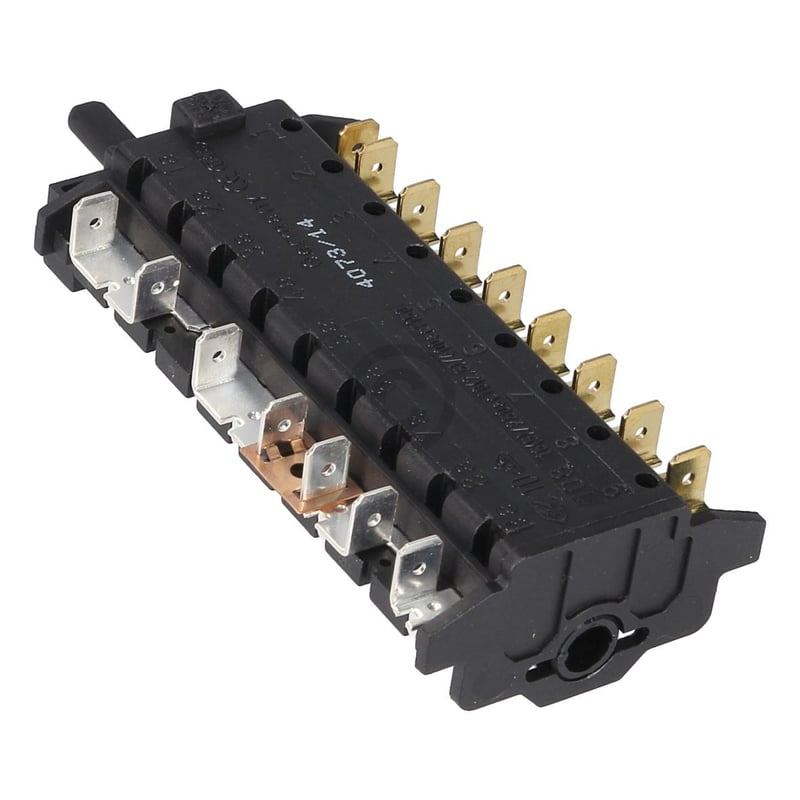

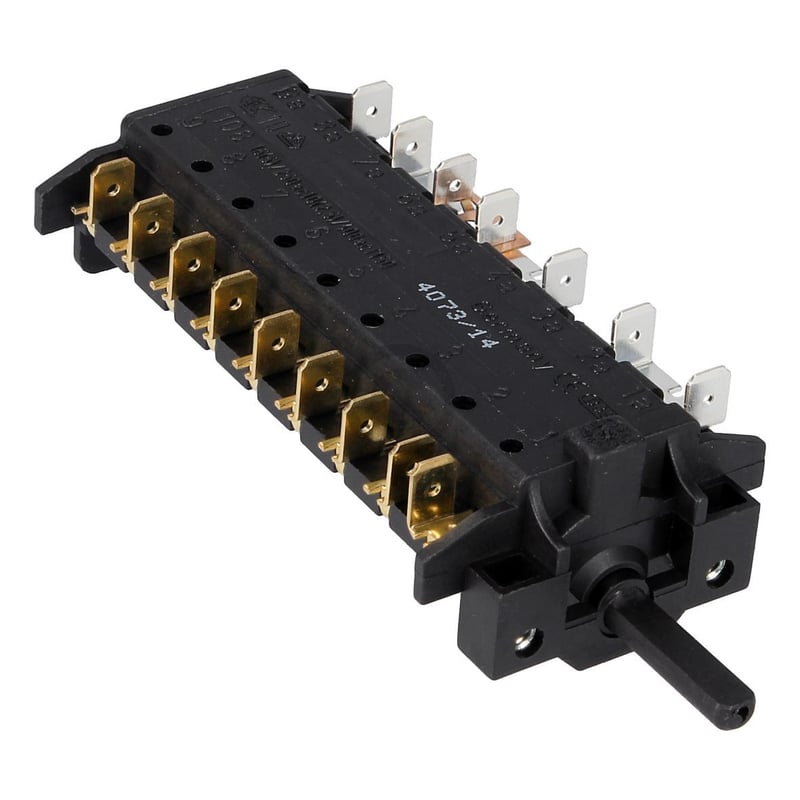

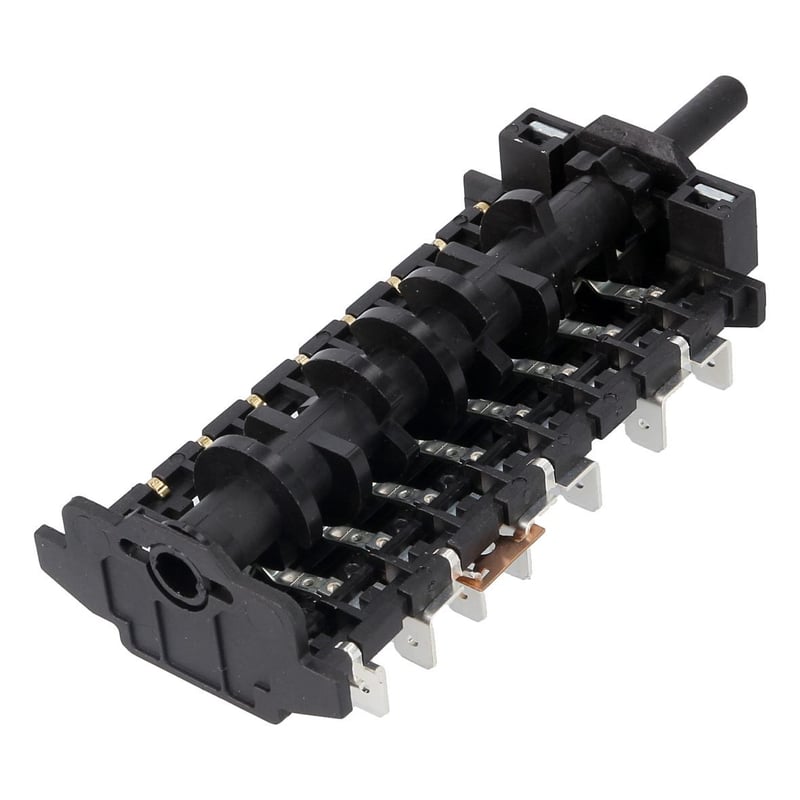

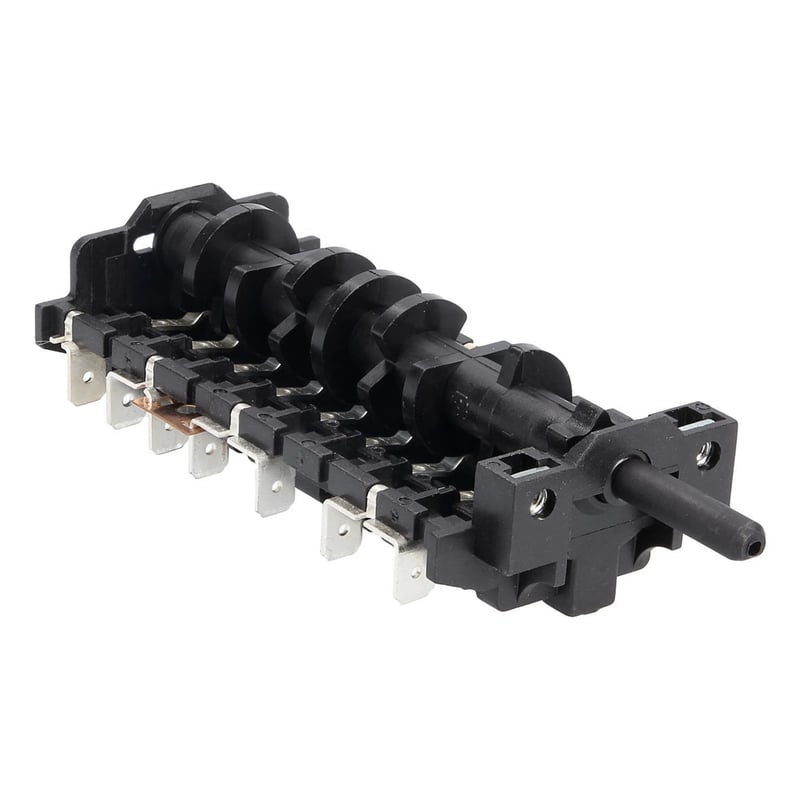

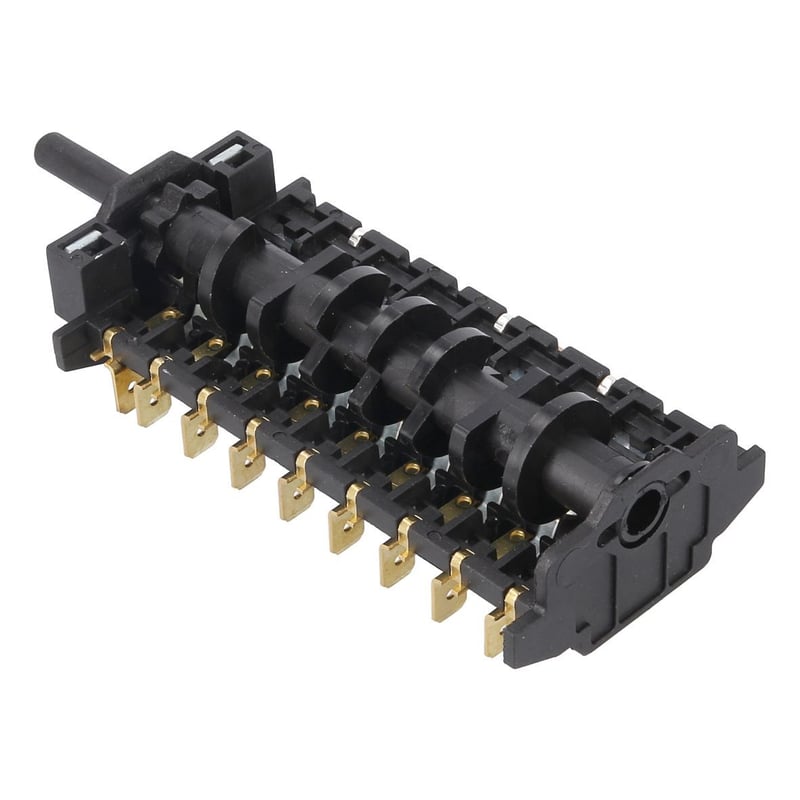

Schalter für Backofenfunktionen smeg 811730204 B&S 4073/14 in Herd
Dieser schwarze Drehwahlschalter ist für die Funktionsauswahl wie Oberhitze Unterhitze Heißluft etc. zuständig.
Der Drehschalter ist meist ganz rechts hinter der Bedienblende eingesetzt und ersetzt ggfs. eine andere eingebaute Ausführung mit einem Nocken weniger.
Der zusätzliche Nocken wurde in der Position 4-4a hinzugefügt.
Das bedeutet, dass die Kontakte 4a-4 / 5a-5 / 6a-6 / 7a-7 / 8a-8 des ersetzen Schalters entsprechen.
Den Kontakten 5a-5 / 6a-6 / 7a-7 / 8a-8 / 9a-9 dieses neuen Schalters.
Beispiel: Wenn am ersetzten Schalter die Drähte mit den Kontakten 1-2-5-6-8 verbunden sind, so werden sie bei diesem neuen Schalter an 1-2-6-7-9 angeschlossen.
Achten Sie auf die Kontakte mit einem "a" darin:
Beim ersetzten Schalter wurden die internen Brücken wie folgt miteinander verbunden: 1a-2a und 4a-5a-6a-7a
Bei diesem neuen Schalter: 1a-2a-3a und 4a-5a-6a-7a-8a.
Anschlüsse: 16 x 6,3 mm AMP Flachsteckfahnen
Dieser schwarze Drehwahlschalter ist für die Funktionsauswahl wie Oberhitze Unterhitze Heißluft etc. zuständig.
Der Drehschalter ist meist ganz rechts hinter der Bedienblende eingesetzt und ersetzt ggfs. eine andere eingebaute Ausführung mit einem Nocken weniger.
Der zusätzliche Nocken wurde in der Position 4-4a hinzugefügt.
Das bedeutet, dass die Kontakte 4a-4 / 5a-5 / 6a-6 / 7a-7 / 8a-8 des ersetzen Schalters entsprechen.
Den Kontakten 5a-5 / 6a-6 / 7a-7 / 8a-8 / 9a-9 dieses neuen Schalters.
Beispiel: Wenn am ersetzten Schalter die Drähte mit den Kontakten 1-2-5-6-8 verbunden sind, so werden sie bei diesem neuen Schalter an 1-2-6-7-9 angeschlossen.
Achten Sie auf die Kontakte mit einem "a" darin:
Beim ersetzten Schalter wurden die internen Brücken wie folgt miteinander verbunden: 1a-2a und 4a-5a-6a-7a
Bei diesem neuen Schalter: 1a-2a-3a und 4a-5a-6a-7a-8a.
Anschlüsse: 16 x 6,3 mm AMP Flachsteckfahnen
Ausführung:
Originalteil
Ersatzteilenummer:
811730204
Anschlusstyp:
Steckanschluss
Schaltleistung:
16 A / 250 V, 10 A / 400 V
Breite:
49 mm
Höhe:
29 mm
Länge:
122 mm
Durchmesser der Achse:
6 / 4,6 mm
Gewicht:
56 g
Videos zum Produkt
Typenschild Typennummer Backofen Seriennummer Backofen bestimmen
In diesem Video zeigen wir Euch das Typenschild und darauf die Typennummer Eures Backofens. Gleicht unbedingt diese Nummer mit der auf dieser Seite befindlichen Kompatibilitätsliste des Ersatzteils ab. Nur so könnt Ihr sicher sein, dass das Ersatzteil auch tatsächlich für Euren Backofen passend ist.
Mehr Dazu erfahrt Ihr unter Typennummer Ofen finden.
Liste der passenden Geräte
| Kategorie Marke | Marke | Modell Modellnummer | Modellnummer | Passend |
|---|
Vorgängerprodukte
Marke
Vorgängerprodukte
B&S (möglicher Artikelaufdruck)
4073/14 16(5)A 250AC T150
smeg
811730204
