mit Kunststoffadapter für den Geräteanschluss
Originalteil: Whirlpool-Gruppe/Bauknecht 481231018413 AMH577 Indesit-Company C00314770

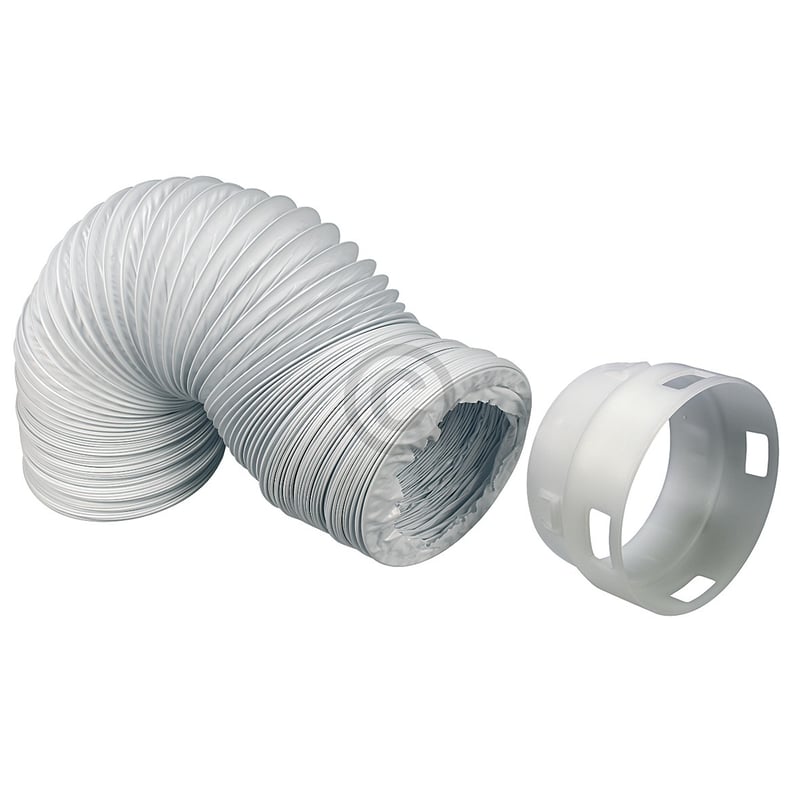

Abluftschlauch-Set mit Adapter für 100er Luftführungssysteme von Ablufttrocknern
Montage des Abluftschlauchs:
A. Legen Sie ein Handtuch oder das Verpackungsmaterial rechts neben den Trockner.
B. Kippen Sie den Trockner nach rechts (von der Frontseite aus gesehen) auf das Handtuch oder das Verpackungsmaterial.
C. Drücken Sie den Adapter in den Schlauch. Bringen Sie den Adapter des Abluftschlauchs an dem Anschluss unter dem Trockner an und sichern Sie denselben mit den Laschen.
Abluftführung ins Freie:
- Führen Sie den Abluftschlauch ohne ihn abzuknicken ins Freie (Innendurchmesser 10 cm, maximale Länge mit zwei Bögen 3 m).
- Stellen Sie sicher, dass der Abluftschlauch bei Installation auf einer Waschmaschine nicht durchhängt und eingeklemmt wird. Er sollte stets waagerecht oder nach oben weisend angebracht werden.
- Schließen Sie den Abluftschlauch nicht an mit Fliegengittern geschützte Abluftsysteme an. Diese können sich zusetzen und eine Betriebsstörung des Trockners verursachen.
- Schließen Sie den Abluftschlauch nicht an ein Kaminsystem oder an einen künstlichen Abluftkanal an.
- Schließen Sie den Abluftschlauch nicht an das Heizungssystem an. Schließen Sie den Schlauch nur an feuchtigkeitsisolierte Abluftsysteme an.
- Sorgen Sie für angemessene Lüftung, um den Gasrückfluss von Geräten, die anderen Treibstoff verbrennen, oder von offenem Feuer in den Raum zu verhindern.
Ausführung: | Originalteil |
---|---|
Farbe: | weiss |
Maße Schlauch: | Länge: 2,0 m, Ø: 102 mm |
Maße Adapter: | Länge: 62 mm, Innen-Ø: 102 mm, Außen-Ø: 104 mm |
Vertreiber/Marke | Orginalnummer / Ausführung / Aufdruck |
---|---|
Indesit Whirlpool-Gruppe: Indesit Ariston Hotpoint Scholtès.. | C00314770 |
Type (Zubehörbezeichnung etc.) | AMH 577 = AMH577 |
Whirlpool-Gruppe: Bauknecht Ignis Indesit Philips Whirlpool.. | 481231018413 |
